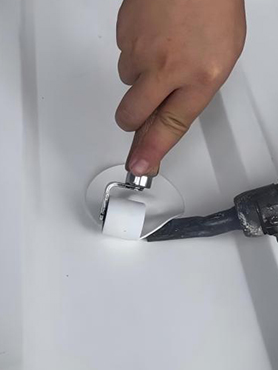

融合瓦的防水卷材（如 TPO、PVC 等热塑性材料）通过热风焊接工艺，会在 180~250℃的精准温度下熔融软化，此时卷材与相邻瓦片的同类高分子层会发生分子链渗透交织—— 冷却后形成的并非传统瓦片的 “拼接缝隙” 或 “物理粘接”，而是与瓦材本体同质的 “分子级结合带”。
这种结合方式下，剥离强度（通常≥5.0N/mm，产品可达 7.0~8.0N/mm）远超普通粘接或机械固定的强度，甚至在进行剥离测试时，断裂往往发生在瓦材本体（“母材破坏”），而非焊接接缝处。这意味着接缝本身的抗分离能力比瓦片自身更强，从根源上避免了 “接缝先于瓦片失效” 导致的漏水风险。
